測量原理:

       被測液體壓縮集氣桶內的空氣，空氣壓力通過毛細管傳遞給敏感元件，敏感元件本身不與被測介質直接接觸，因此該變送器可以測量較高溫度的介質的液位。

應用場合:
       測量靜壓的液體環境時：投入式液位計適用于水利水電監測、航海及船舶系統、化工、醫用設備、水文監測與控制、城市供水及污水處理、工業現場液位測量與控制、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。(4~20)mA、(0~5)V、(0~10)mA等標準信號輸出方式由用戶根據需要任選。

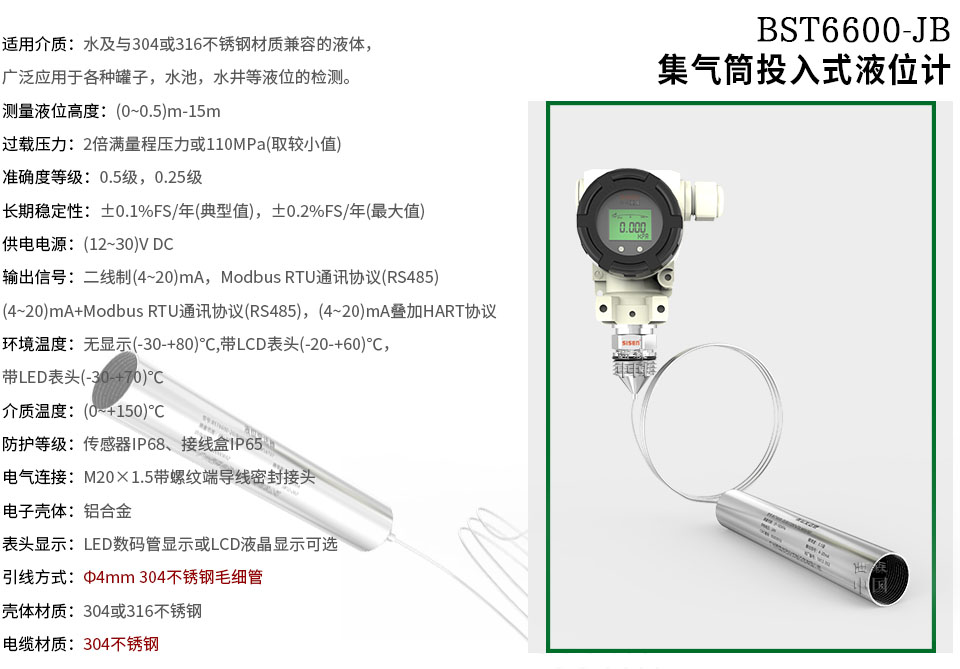

測量介質

水及與304或316不銹鋼材質兼容的液體，廣泛應用于各種罐子，水池，水井等液位的檢測

輸出信號

二線制(4~20)mA、Modbus RTU通訊協議(RS485)、(4~20)mA+HART協議輸出(含液晶顯示)

測量范圍

表壓：0～0.5米…100米

供電電壓

(12~30)V DC

過載壓力

2倍滿量程壓力或110MPa(取較小值)

防護等級

分體式：傳感器IP68、表頭IP65

準確度等級

0.5級(默認)

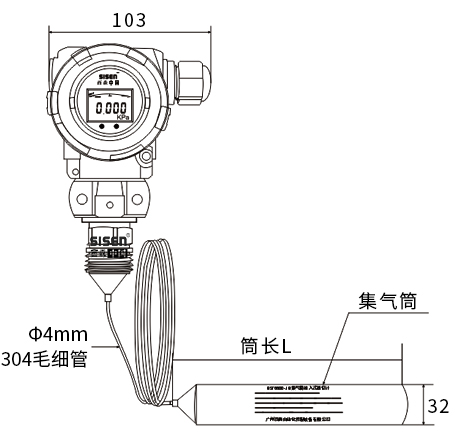

引線方式

Φ4mm 304不銹鋼毛細管

殼體材質

304或316不銹鋼

零點溫度誤差

±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)

電纜材質

304不銹鋼

滿度溫度誤差

±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)

電子殼體

鋁合金

介質溫度

(0~150)℃

顯示

LED數碼管顯示或LCD液晶顯示可選

環境溫度

(-30~80)℃(無顯示),帶LCD表頭(-20~60)℃，

帶LED表頭(-30~70)℃

電氣連接

M20×1.5帶螺紋端導線密封接頭(防護等級IP65)

貯存溫度

(-30~85)℃
