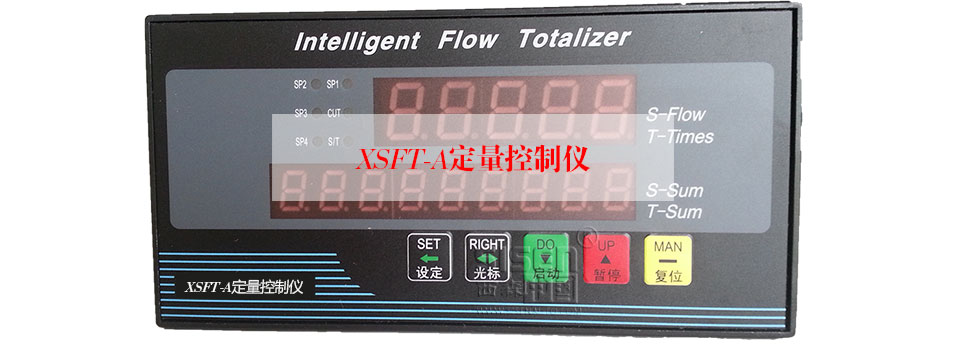

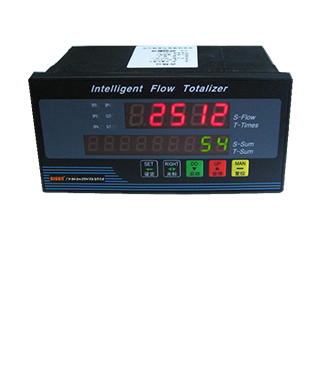

1、上排5個數碼管顯示，測量狀態時上排數碼管顯示瞬時流量值或灌裝次數；設置狀態時上排數碼管顯示參數代碼；

2、下排9個數碼管顯示，測量狀態時下排數碼管顯示單次累積或總累積量；設置狀態時下排數碼管顯示參數值；

3、指示燈說明：

     · SP1為第一節點輸出指示燈（紅色），輸出時燈亮；

     · SP2為第二節點輸出指示燈（綠色），輸出時燈亮；

     · SP3為第三節點輸出指示燈（紅色），輸出時燈亮；

     · SP4為第四節點輸出指示燈（綠色），輸出時燈亮；

     · Cut為小信號切除指示燈（綠色），小信號切除時燈亮；

S/T單次和總累積量顯示指示燈（綠色），當上排顯示灌裝次數，下排顯示單次累積量時，指示燈亮；當上排顯示瞬時量，下排顯示單次累積量時，指示燈滅。

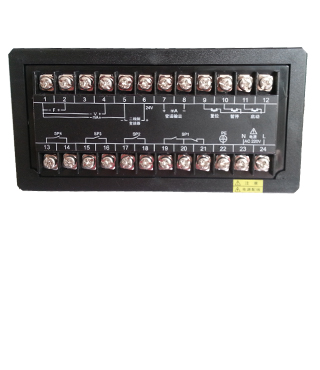

注：第一到第四節點輸分別可設置為：定量灌裝控制接點或者報警上限/下限輸出節點，分別通過P1c、P2c、P3c、P4c設置。
