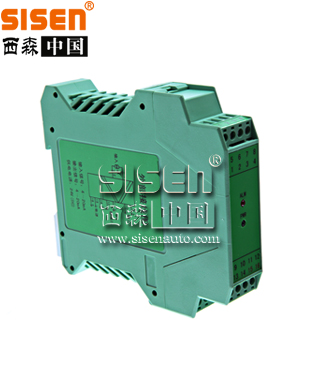

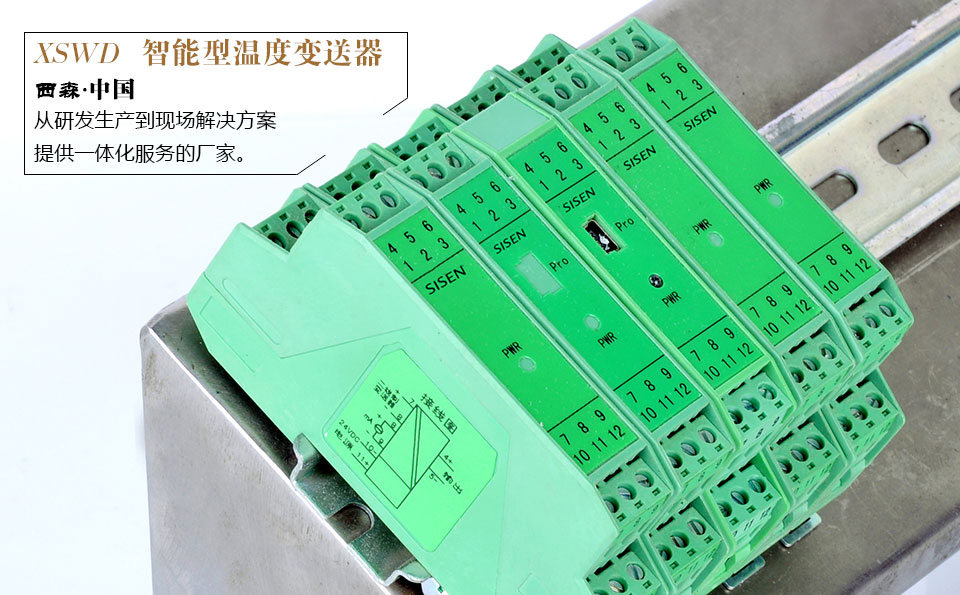

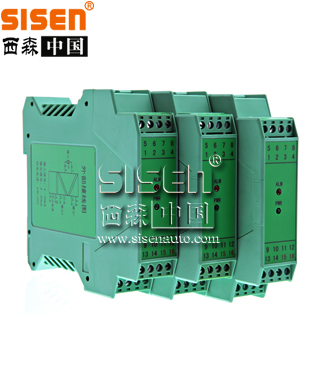

XSWD 智能型溫度變送器

導軌安裝，低功耗，適合密集安裝
環境溫度、零點、滿幅自動補償
電源、輸入、輸出、雙回路間高隔離度
智能化設計，數字化調校無電位器、自動零點校準
符合國際電工委員會(huì )IEC61000相關抗電磁干擾標準
極高的穩定性，確保準確度多年不變
XSWDpara1
導軌安裝，低功耗，適合密集安裝
環境溫度、零點、滿幅自動補償
電源、輸入、輸出、雙回路間高隔離度
智能化設計，數字化調校無電位器、自動零點校準
符合國際電工委員會(huì )IEC61000相關抗電磁干擾標準
極高的穩定性，確保準確度多年不變
para120

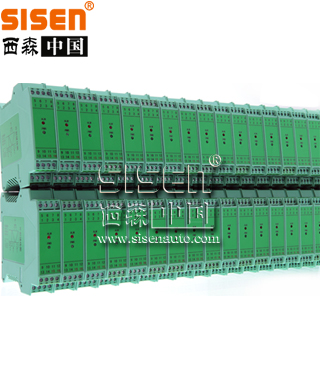

西森XSWD系列導軌安裝式溫度變送器安裝在控制室的控制柜中的DIN35導軌上，與現場熱電阻或熱電偶配合使用，現場熱電阻或熱電偶的信號經屏蔽線或補償導線(熱電偶用)連接至控制室后接到輸入端,，轉換成標準的4~20mA信號輸出，具有隔離功能.實現了輸入，輸出與電源之間的三方隔離，并具備通訊或繼電器報警功能.XSWD系列導軌安裝式溫度變送器可做大量密集控制柜安裝，低功耗，低發熱量。para3

西森XSWD系列導軌安裝式溫度變送器安裝在控制室的控制柜中的DIN35導軌上，與現場熱電阻或熱電偶配合使用，現場熱電阻或熱電偶的信號經屏蔽線或補償導線(熱電偶用)連接至控制室后接到輸入端,，轉換成標準的4~20mA信號輸出，具有隔離功能.實現了輸入，輸出與電源之間的三方隔離，并具備通訊或繼電器報警功能.XSWD系列導軌安裝式溫度變送器可做大量密集控制柜安裝，低功耗，低發熱量。

產品描述

圖片關鍵詞

溫度變送器的類型

1、熱電阻溫度變送器
2、熱電偶溫度變送器
3、直流毫伏信號變送器
4、電阻信號隔離變送器
5、回路供電溫度變送器

通用型溫度變送器特點:

導軌安裝，低功耗，適合密集安裝；環境溫度、零點、滿幅自動補償；電源、輸入、輸出、雙回路間高隔離度；智能化設計，數字化調校無電位器、自動零點校準；符合國際電工委員會(huì )IEC61000相關抗電磁干擾標準；極高的穩定性，確保準確度多年不變。

通用型溫度變送器的接線圖

單路熱電偶/熱電阻輸入，單路輸出

（一進一出溫度變送器）

單路熱電偶/熱電阻輸入，雙路輸出

（一進二出溫度變送器）

單路熱電偶/熱電阻輸入，單路輸出（一進一出）

單路熱電偶/熱電阻輸入，雙路輸出（一進二出）

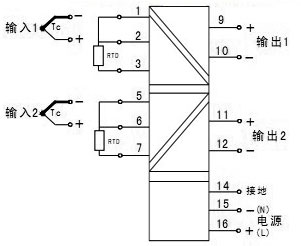

雙路熱電偶/熱電阻輸入，雙路輸出

（兩進兩出溫度變送器）

溫度變送器

(單通道輸出回路供電)

雙路熱電偶/熱電阻輸入，雙路輸出（二進二出）

單路熱電偶/熱電阻輸入，單路輸出（一進一出）

XSWD系列通用型溫度變送器的尺寸

22.5mmx100mmx115mm(寬x高x深)

技術參數

輸入信號	熱電阻：Pt100、Cu100、Cu50、BA1、BA2
	熱電偶：K、E、S、B、J、R、N、T
	毫伏信號：0~20mV、0~50mV、0~100mV、0~200mV
輸出信號	電流輸出：4-20mA，0-20mA，0-10mA 輸出負載能力：4-20mA：0-300Ω；0-10mA：0-600Ω，需要更大的負載能力請在訂貨時說明。
	電壓輸出：，1-5V，0-5V，0-10V 輸出負載能力：0（1）-5V：≥1MΩ；0-10V：≥2MΩ，需要更大的負載能力請在訂貨時說明。
	1：1毫伏輸出，輸出負載能力：≥100KΩ，需要更大的負載能力請在訂貨時說明。
	1：1電阻輸出
溫度變送器技術指標
測量精度	±0.2%×FS、±0.1%×FS（不包括冷端補償精度）
響應時間	≤2S
溫度飄移	＜35ppm/℃
冷端溫度補償準確度	±2℃（預熱10分鐘）
冷端溫度補償范圍	-20~+60℃
測量熱電阻允許的引線電阻	≤20Ω/線
繼電器觸點容量（阻性負載）	125VAC、0.5A；24VDC、1A
工作溫度	工業級標準-20~+60℃
通訊輸出協議	MODBUS-RTU
通訊距離	節點數≤255（不加中繼器時），距離≤1000m
通訊波特率	≤19.2kbps
功耗	24VDC 單路輸出：0.5W 兩路輸出：0.8W 220VAC 單路輸出：1.0VA 兩路輸出：1.3VA
供電電壓范圍	18VDC~32VDC（典型值24VDC） 85VAC~265VAC（120VDC~360VDC）
抗電磁干擾度	符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
外形尺寸	寬×高×深：22.5×100×115mm
允許連續工作的環境溫度	-20~+60℃
安裝形式	35mm導軌安裝
