XSPD 型智能配電器

有源信號無源信號可任意切換
導軌安裝，低功耗，適合密集安裝
輸入、輸出、電源之間相互隔離智能化設計
數字化調校、無電位器、自動零點校準
XSPDpara1
有源信號無源信號可任意切換
導軌安裝，低功耗，適合密集安裝
輸入、輸出、電源之間相互隔離智能化設計
數字化調校、無電位器、自動零點校準
para120
XSPD通用型配電器為壓力變送器等需要現場供電的一次儀表（如：壓力變送器、蒸汽流量計、電磁流量計等）提供電源回路，同時在線測量該一次儀表輸出的電流信號，并經運算、干擾抑制等處理后，變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離系統。para3

XSPD通用型配電器為壓力變送器等需要現場供電的一次儀表（如：壓力變送器、蒸汽流量計、電磁流量計等）提供電源回路，同時在線測量該一次儀表輸出的電流信號，并經運算、干擾抑制等處理后，變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離系統。

技術參數

輸入信號	電流：4-20mA、0-10mA、0-20mA 輸入阻抗：≤60Ω
輸入信號	電壓：0-5V、1-5V、0-10V 輸入阻抗：≥1MΩ
輸出信號	電流輸出：4-20mA，0-20mA，0-10mA 輸出負載能力：4-20mA：0-300Ω；0-10mA：0-600Ω
輸出信號	電壓輸出：，1-5V，0-5V，0-10V 輸出負載能力：0（1）-5V：≥1MΩ；0-10V：≥2MΩ
通用型隔離配電器技術指標
測量精度	±0.2%×FS、±0.1%×FS
溫度飄移	＜50ppm/℃
工作溫度	工業級標準-20~+60℃
通訊接口	RS232或RS485
通訊協議	本公司提供的專用協議MODBUS協議
工作中允許大氣壓力	80~106KPa
允許連續工作的環境溫度	-20~+60℃
供電電源	DC18~32V、AC95~265V
安裝形式	35mm導軌安裝

產品描述

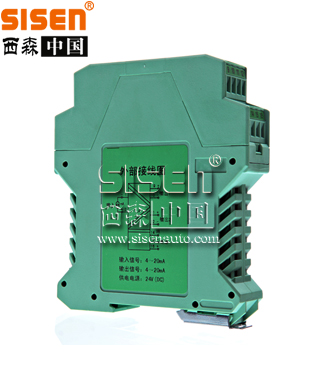

XSPD系列通用型智能配電器

可與單元組合儀表及DCS，PLC等系統配套使用在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。

通用型智能配電器特點
有源信號無源信號可任意切換導軌安裝，低功耗，適合密集安裝輸入、輸出、電源之間相互隔離智能化設計，數字化調校、無電位器、自動零點校準

通用型配電器的接線圖
二線制、三線制變送器單路輸入，單路輸出（一進一出）	二線制、三線制變送器單路輸入，雙路輸出（一進二出）

二線制、三線制變送器雙路輸入，雙路輸出（二進二出）	二線制、三線制變送器單路輸入，四路輸出（一進四出）

抗干擾性能對比

XSPD系列通用型配電器與國內其它品牌配電器在抗干擾性能上的對比

測試流程如下

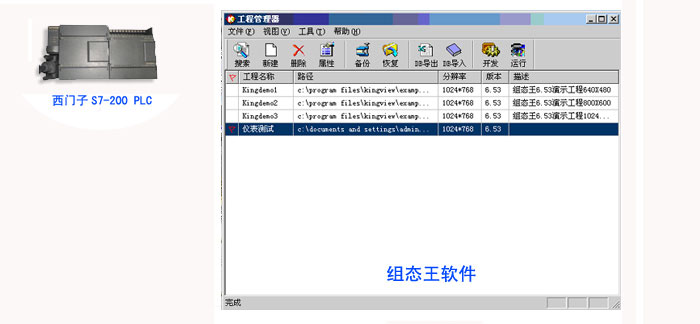

采用西門子S7-200 PLC控制器（S7200 PLC要求精度高）和組態王軟件

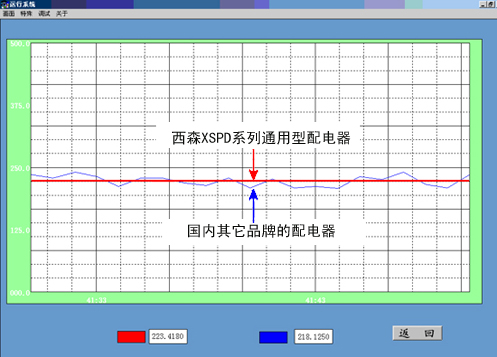

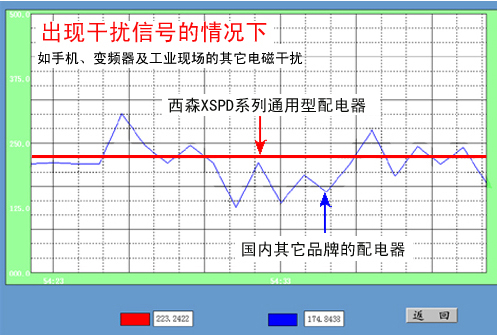

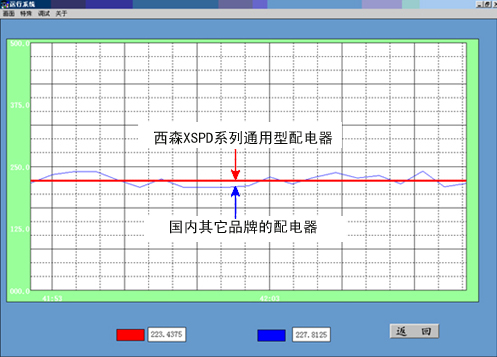

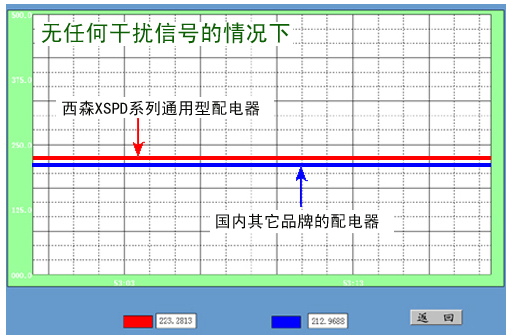

由上圖可知，我司生產的隔離配電器在抗干擾、抗隔離方面明顯優于國內其它品牌的產品
