差壓式物位儀表

   西森差壓物位儀表是利用液體的靜態壓力測量液位的儀表，而液體底部壓力與容器內的液面高度和液體表面上的氣壓有關。

   如果測量敞口容器內液位，則可用壓力測量?jì)x表或壓力變送器間接測出液面高度；如果有壓力的密封容器內測量液位，則采用測量壓差的方法，消除液面上壓力的影響，將容器底部與差壓變送器正壓室相連，液面上的空間與負壓室相連，就可以測量出液面的高低。

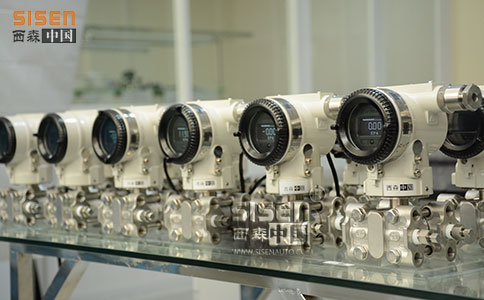

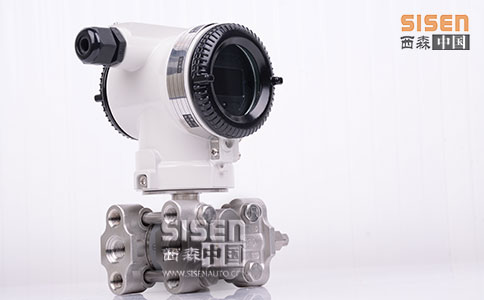

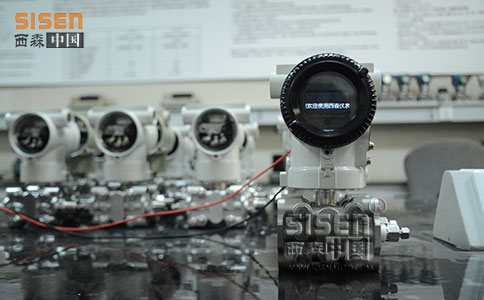

壓力變送器


   一般意義上的壓力變器，主要由測壓元件傳感器（也稱作壓力傳感器）、測量電路和過程連接件三部分組成。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉換成標準的電信號（如4~20Ma DC等），以供給示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

   壓力變送器根據測壓范圍可分成一般壓力變送器（0.001~35MPa）、微差壓變送器（0~1.5kPa）和負壓變送器三種。壓力變送器被測介質的兩種壓力通過高、低兩壓力室，低室壓力采用大氣壓或真空，作用在敏感元件的倆側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器由測量膜片與兩側絕緣片上的電級各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移位量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

   壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力。壓力變送器主要有電容式壓力變送器、擴散硅壓力變送器、陶瓷壓力變送器和應變式壓力變送器等。

   擴散硅壓變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等特點，能在各種正負壓力測量中得到廣泛應用。采用擴散硅或芯體作為壓力測量元件，傳感器信號經高性能電子放大器轉換成0~10mA或4~20mA統一輸出信號。它可代替傳統的遠傳壓力表、霍爾元件、差動變送器，并具有DDZ-II和DDZ-III型變送器性能。

   當外界液位發生變化時，壓力信號作用在傳感器不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經差分放大和輸出放大器放大，最后經V/A電壓電流轉換成與被測介質（液體）的液位力呈線性對應關系的4~20mA標準電流輸出信號。其電氣原理。
